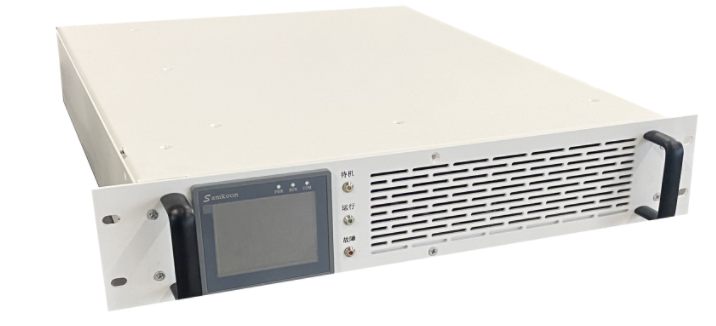

双向隔离型直流变换器JH-DABD/DC

本产品采用DAB+BuckBoost的拓扑，实现大变比的直流隔离双向功率变换。主电路主要采用SiC器件，控制系统以32位浮点数字信号处理器（DSP28335）为核心，并且高速CAN总线还可实现多机并联。

主要特点
1、DSP数字控制，更高的可靠性，更高的环境稳定性。
2、高速多机并联，支持主机指定。
3、功率变换及控制部分采用模块化设计，可快速更换，方便维修和维护；
4、最大转换效率达到94%以上。
5、高低电压任何一侧加电，均可使模块启动。
6、模块带有液晶屏显示，可实时显示各种参数。
7、带 RS485 串口及以太网通信功能，遵循 MODBUS协议，方便终端远程监控其工作状态和参数。
8、各种异常情况保护功能：带有欠压、过压，过流，过热，短路保护功能。
设备参数

额定功率	7500W
低压侧电压	40～70V
低压侧电流	±125A
高压侧电压	5.5*低压电压～400V
高压侧电流	±25A
稳压精度	≤±0.5%
稳流精度	≤±1%（输出负载20%~100%额定范围）
效率	≥95 % 半载以上
是否隔离	隔离
并联方式	主从
并联台数	10
均流	在10%~100%负载时，模块均流误差≤±5%输出电流
通讯方式	RS485,网口
通讯协议	Modbus
绝缘电阻	高低侧端子对机壳直接绝缘电阻＞10MΩ
绝缘强度	高低压端子对机壳500V直流电压20s，无击穿，无飞弧现象
冷却方式	自然风冷
噪声	不大于65dB（A）,1m处
工作温度	-10℃~+45℃
相对湿度	≤95% RH ，无冷凝
海拔高度	2000m，2000m以上需要降额使用
尺寸	480mm（宽）* 570mm（深）* 88mm（高）
重量	13.5kg
