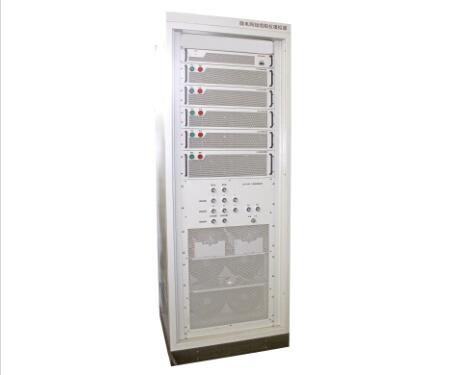

交流线路阻抗模拟器 JH-ACLS

一、交流线路阻抗模拟器产品介绍

LPAC400系列交流线路阻抗模拟器主要应用于交流配电系统中线路阻抗的模拟，主要用于测试大功率太阳能方阵电源电压的波动、闪烁水平的测定，也可用于公共低压供电系统的供电质量测定，是微网仿真试验过程中必备的一个重要仪器，用户可以快速模拟不同长度的电缆，在不同接地故障状态下，高效实施微网系统的仿真运行实验。
其主要应用场合为：

1. 交流微电网：用于交流微电网中线路模拟长度模拟等；
2. 交流分布式发电系统：用于分布式能源交流发电系统中；
3. 交流系统实验室研发仿真平台建设项目，支持产品定制。

二、交流线路阻抗模拟器主要功能及要求

1. 该系统可以精确模拟0-500米微网接入电缆的阻抗及感抗值，以满足分布式电源试验检测需要；
2. 模拟电缆长度步进是50米，可任意切换、快速调节及选择，无需更换电缆接头。切换的实现是通过面板上的按钮开关或上位机软件实现；
3. 阻性负载采用特殊合金电阻元件，功率密度合理设计，不会产生红热现象，测试过程不会由于阻性负载元件发热而引起电阻值热漂移。
4. 感性负载采用线性电感，即设计工作在线性状态，精度高，热漂移变化极低。
5. 系统具有温度保护。当发生保护时，系统将自动卸载，模拟电缆阻抗值处于“0”米位置，即直通状态。
6. 系统带有外控接口（3P接线端子），可连接控制器、急停开关、被测电网输出控制器等，方便客户处理紧急情况，同时实现远距离操作，客户可自行定义。
7. 控制方式有两种，通过RS485接口由上位机控制或手动操作。
