微电网/综合能源仿真试验平台

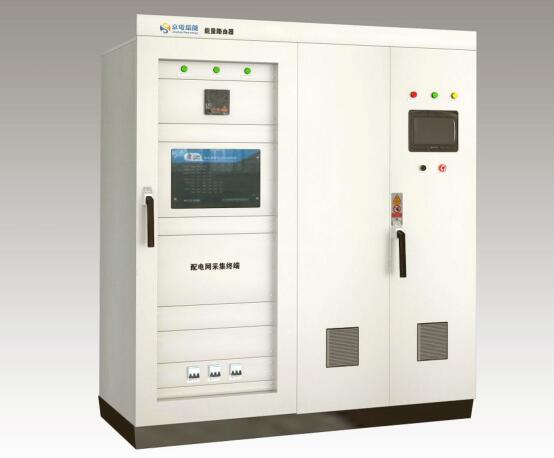

能量路由器 JH-eROUTER

一、能量路由器产品介绍
eROUTER “能量路由器”定义为:它是融合电网信息物理系统的具有计算、通信、精确控制、远程协调、自治,以及即插即用的接入通用性的智能体,具有如下基本特点:采用全柔性架构的固态设备;兼具传统变压器、断路器、潮流控制装置和电能质量控制装置的功能;可以实现交直流无缝混合配用电;分布式电源、柔性负荷(分布式储能、电动汽车)装置即插即用接入;具有信息融合的智能控制单元,实现自主分布式控制运行和能量管理;集成坚强的通信网络功能。此外,还可以根据不同电压、容量和应用功能的不同将其重新命名为:电能交换器(energy switcher)”和“电力集能器(energy hub)”

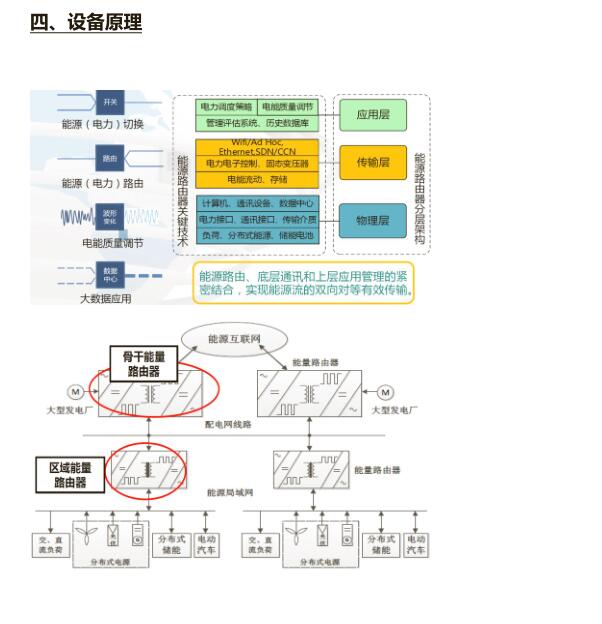

电气物理层主要包含电力电子固态模块、电能接口模块、内部供电模块和储能模块(可选),其中核心模块为电力电子固态模块,该层主要是能量路由器的电能控制和传递的主要物理装置,是整个能量路由器的核心,是实现电能灵活控制和传递的主要装置,实现电能参数的转变,从而达到变压、变流和电能质量控制。电气信息层主要包含智能控制模块、通信模块和上层管理与应用模块,该层主要将电气物理模块和通信模块收集的信息加以处理和标准化,从而实现能源局域网内部的能量管理和调度、网间的协调、状态监测,并通过设备内部信息总线或通信模块下发控制和管理调度指令,真正起到能源互联网的神经元作用。
二、能量路由器主要功能及要求
  1. 包括两路交流接入/输出,两路直流接入/输出,可分别接入不同交流电网/交流微网,接入不同电压等级直流电网或直流微电网;
  2. 实现不同电源、负荷之间的隔离;
  3. 可实现交直流柔性互联;
  4. 配置多种能量管理策略,实现自主控制,如潮流主动控制,根据电网电价、潮流损耗进行潮流控制;
  5. 采用类航空插头式接口,具备电气接口和通讯接口,能够与接入分布式电源、储能单元等进行信息交互,进而实现即插即用功能功能;
  6. 故障隔离功能,一路接入故障不影响其他路设备运行;
  7. 可选APF/SVG功能,实现电能质量本地治理。
