微电网/综合能源仿真试验平台
微电网仿真测试试验平台
微电网应用平台建设，有利于开展光伏发电、风力发电等新能源并网关键技术的应用，为开展分布式电源并网系统对配电网的影响的研究提供完整的试验平台。
一、系统特点：
京电环能（北京）科技有限公司自主研发的微电网试验平台具有如下特点：
- 新能源发电系统关键设备应用与检测，可在该平台上完成关键设备的研究与检测；
- 充分考虑用户研究方向，应用平台配备了电网模拟系统，可以模拟微电网接入配电网后对配电网的影响，研究新能源大规模并网后对电网电压稳定、功角稳定、频率稳定及电能质量等运行指标的影响等等，
- 可研究多微电网联网，可模拟未来主动配电网的运行、管理与控制的环境，提供了主动配电网研究的平台；
- 通过应用平台实测数据，可以通过电脑建立新能源发电系统的数学模型，对数字仿真提供可靠数据依据；
- 整套智能化应用平台，实时数据采集与控制，统一由微电网智能中央控制器进行协调控制，中央控制器为开放式控制器，可以通过配置表进行手动配置，可以任意添加于删除所要控制设备；
- 实验室电气系统为开放式平台，提供即插即用接口，通过便捷的系统接入方式，可以方便、安全的接入不同的电气设备和测试设备，组成所需要的测试平台或功能验证平台，根据第五点所述，只要在中央控制器进行配置即可完成，实验、测试过程、数据处理自动化；
- 为了更好配合用户微电网相关设备的研发与测试，我们特地预留了电气接口与软件升级接口，自行设备可以方便、安全的替换现有测试平台设备，同时升级中央控制器软件，即可完成设备的联网运行；
- 为系统提供完善、开放的能量管理与调度控制系统，完善性表现在能量管理软件涉及了微电网核心控制领域的各种功能，能够体现系统的完备性；开放性表现在系统可以根据要求进行定制升级，通讯协议和通讯点表开发，用户可以进行二次开发与应用。
二、系统功能：
- 交、直流混合母线微电网应用平台；
- 微电网基本功能性验证平台，如并/离网切换、削峰填谷、平抑波动、时移、电能质量改善等；
- 多能互补验证平台，风光互补、风光储互补、多储能互补等；
- 分布式发电对配电网影响的研究；
- 通过组合柜进行逻辑控制，可将微电网平台转换为关键设备检测平台，支持光伏并网逆变器、储能双向变流器检测；
- 能量管理与调度控制的研究；
- 支持微电网控制系统平台开发，用户可在平台上进行控制程序的二次开发；
- 本系列平台通过转换开关，将微电网应用平台转换为关键设备研发与检测平台，但检测平台为手动平台，用户可增购自动检测设备。
- 可进行的研究项目
- 可进行半实物仿真试验。
- 和快速原型控制器可进行HIL试验。

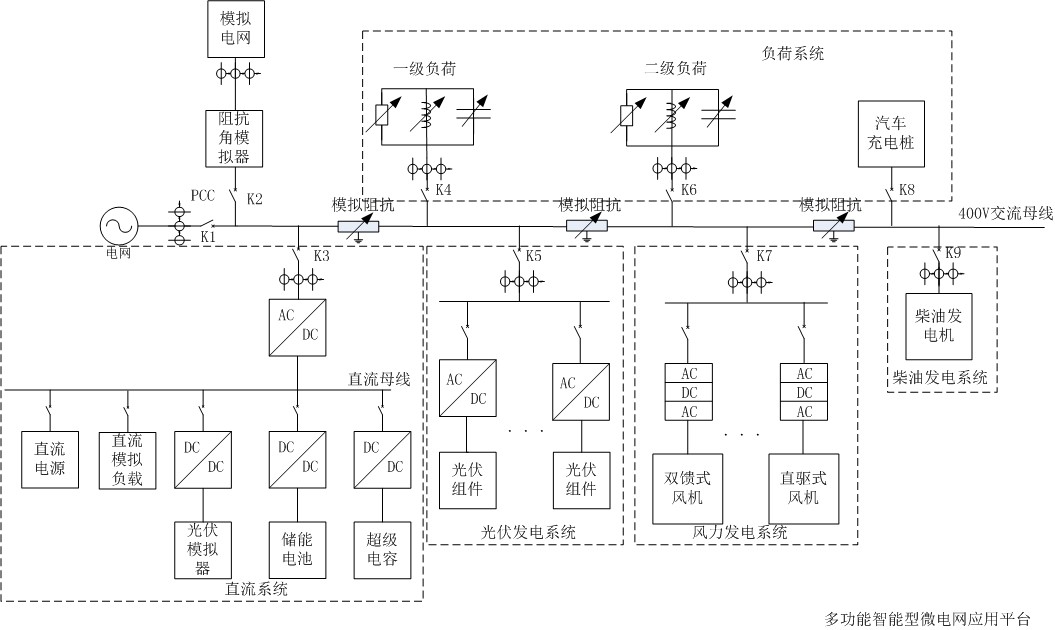

三、系统组成部分
- 电网模拟器
- 光伏模拟器
- 线路阻抗模拟器
- 风机模拟器
- 柴油发电机模拟器
- 谐波电流源
- 储能系统，超级电容和锂电池；
- 可编程微电网模拟负载、直流负载；
- 微电网直流电源；
- 微电网智能中央控制器；
- 微电网智能配电系统；
- 微电网能量管理与调度控制软件
