直驱风力发电机模拟系统JH-GWD
一、产品介绍

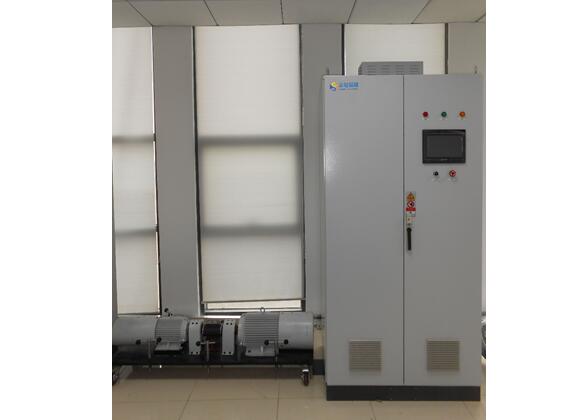

直驱风力发电机模拟系统，是一种用于研究永磁直驱风力发电系统的仿真平台。该模拟系统由模拟风速系统、电机对拖平台、直驱变流器、并网控制系统组成。在任意时刻，不受物理环境影响，能够模拟不同风速模型，实现系统在任意工况的稳定输出。
模拟系统具备变速恒频输出，空载运行，并网运行，有功、无功功率解耦控制等功能。直驱风力发电机模拟系统适用于各类院校与科研机构对永磁直驱风力发电机特性的研究以及相关产品的研发。
二、主要功能及要求
- 模拟真实风电变流器启动、停止、运行及并网的过程；
- 可模拟多种风速的发电和运行状态，如：基本风速、阵风风速、渐变风速、随机风速；
- 模拟真实风力发电机与电网、分布式电源的互动运行、自启动/停机运行；
- 模拟真实风力发电机的控制系统，支持远方/就地设置定值、参数等操作；
- 测量系统的各项电气参数，实时记录各项电气参数；
- 系统可实现电动机、发电机的最大风能追踪协同控制；
- 定子有功、无功功率解耦控制；
- 系统可实现功率调度，无功调节；
- 系统可实现空载并网；
- 电网带电，系统可自动锁相并网；
- 设备具备多种通讯接口：快速以太网通信接口、RS485接口，开放式MODBUS规约；
- 提供远程和本地设置定值、参数等操作；
- DEMO版调试软件，可以完成故障录波、定值整定、设备切入切出测试等功能；
- 支持真实气象数据导入，可根据真实气象数据进行并网发电；
- 变流器的保护功能完善，通过硬件和软件保护，可实现过、欠压，过流，过温故障等保护功能。
三 、技术参数表
3.1模拟控制柜型号参数
| 型号 | JH-GWD-015 | JH -GWD-020 | JH -GWD-030 |
| 额定功率（kW） | 15 | 20 | 30 |
| 输入功率（kW） | 18 | 25 | 37 |
| 输入电流（A） | 36 | 40 | 56 |
| 输出电压（V） | 380 | 380 | 380 |
| 输出电流（A） | 24 | 32 | 46 |
| 频率 | 49Hz～51.5Hz | 49Hz～51.5Hz | 49Hz～51.5Hz |
| 二次供电 | 220VAC | ||
| 效率 | ≥80%（额定功率下） | ||
| 防护等级 | IP21 | ||
| 冷却方式 | 强迫风冷 | ||
| 允许环境温度 | -10℃～+50℃ | ||
| 允许相对湿度 | 0～95%（无凝露） | ||
| 允许最高海拔 | 2000m | ||
| 标准通讯方式 | RS485 | ||
| 可选通讯方式 | 以太网 | ||
| 重量约（kg） | 200 | 240 | 280 |
|
外形尺寸 (宽*深*高) |
1000*800*2000mm（不带底托，底托高度100mm） | ||
3.2电机对拖平台参数
| 型号 | JH -GWD-015 | JH -GWD-020 | JH -GWD-030 |
| 发电机额定功率（kW） | 15 | 20 | 30 |
| 额定电压（VAC） | 380 | 380 | 380 |
| 发电机额定电流（A） | 24 | 32 | 46 |
| 发电机额定频率（Hz） | 50Hz | 50Hz | 50Hz |
| 发电机额定转速（rpm） | 1000 | 1000 | 1000 |
| 电动机参数 | |||
| 电动机输入功率（kW） | 18 | 25 | 37 |
| 额定电压（VAC） | 380 | 380 | 380 |
| 电动机额定电流（A） | 36 | 40 | 56 |
| 电动机额定频率（Hz） | 51Hz | 51Hz | 51Hz |
| 电动机额定转速（rpm） | 1000 | 1000 | 1000 |
| 变频器参数 | |||
| 额定功率（kW） | 18 | 30 | 37 |
| 额定电压（VAC） | 380 | 380 | 380 |
| 额定电流（A） | 36 | 59 | 72 |
| 频率范围（Hz） | 0-500 | 0-500 | 0-500 |
| 平台参数 | |||
| 平台尺寸（长*宽* 高）mm | 2300*360*650 | 2400*450*720 | 2500*500*770 |
| 重量（kg） | 220 | 230 | 240 |
| 绝缘等级 | F | ||
| 防护等级 | IP23 | ||
| 冷却方式 | 强迫风冷 | ||
| 允许环境温度 | -10℃～+50℃ | ||
| 允许相对湿度 | 0～95%（无凝露） | ||
| 允许最高海拔 | 2000m | ||
