柴油发电机模拟系统JH-DGS

一、产品介绍

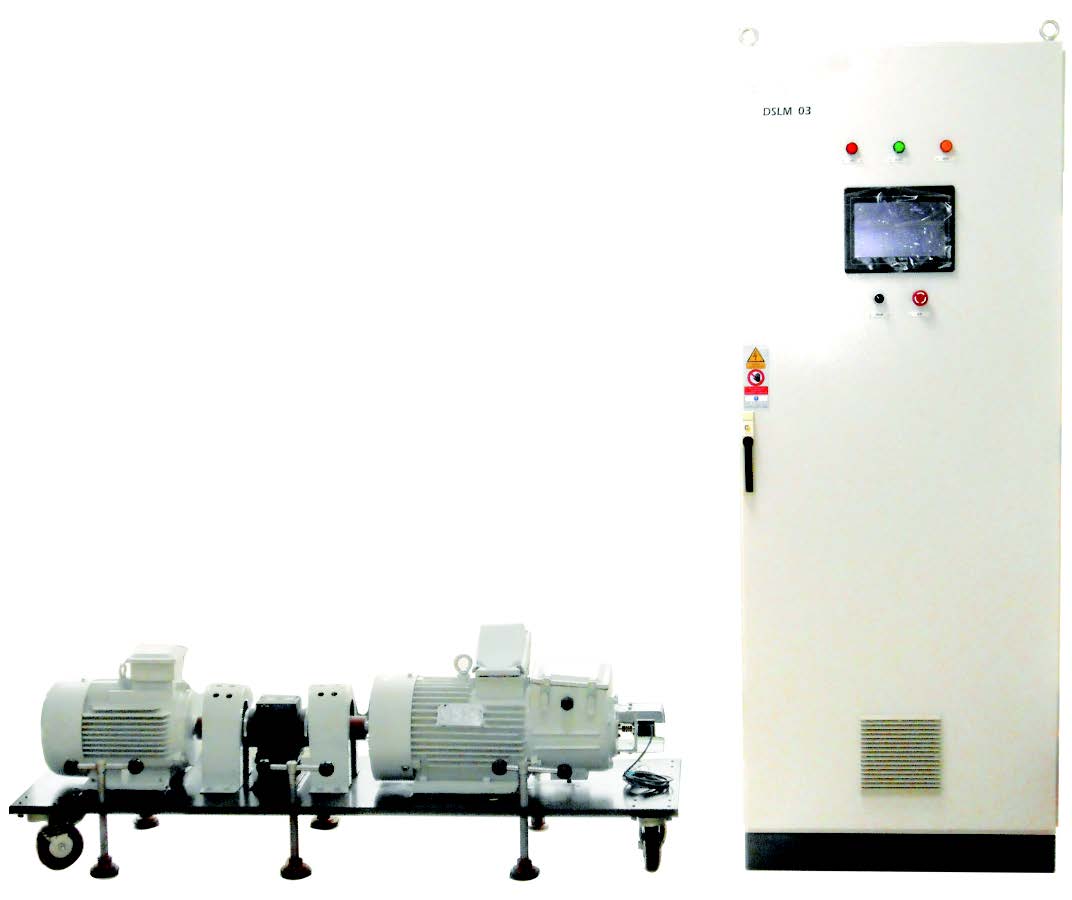

柴油发电机模拟系统，是一种用于研究柴油发电机系统的仿真平台。该模拟系统由模拟燃油动力系统、电机对拖平台、并网控制系统组成。
模拟系统可以模拟不同工况下的柴油机启动特性，输出特性，系统的噪音小，无燃油污染。产品具备智能监控系统，实时显示、操作便捷实时的数据采集及分析，掌握系统运行状态完善故障自检，可实现一般故障自恢复运行。
柴油发电机模拟系统适用于各类院校与科研机构对柴油发电机特性的研究以及相关产品的研发。
二、主要功能及要求

1. 可实现系统的的启动、停止、运行过程；并且启停时间可设；
2. 柴油发电机模拟系统有热备、冷备工作状态，也可孤岛运行，独立带负载。
3. 柴油发电机模拟系统可实现并/离网自动切换；
4. 多种控制模式，可上位机操作，也可本地操作；
5. 系统可带载运行，也可空载运行，过负荷具备报警停机功能；
6. 系统可在分布式电网内实现与其他多种能源的互动；
7. 系统支持远程/本地参数设置；
8. 数据的事实记录监控功能，为客户提供庞大的数据信息；
9. 系统支持自编译功能，可实时下发编译曲线或者历史曲线；支持数据导出查询；
10. 实时显示运行状态，功率曲线；
11. 控制系统处理器，高性能、高可靠性；
12. 软件保护与硬件保护兼具，为系统整体可靠运行提供支持；
13. 一次系统启动、停止、运行时间可调，具有高适应性；
14. 控制系统设计充分考虑电磁环境的影响，具有高抗干扰能力；
15. 具备以太网通信接口和RS485接口，提供开放式MODBUS（TCP/RTU）规约，便于接入监控系统或者外部的控制系统；
16. 测量系统可以提高电压、电流、有功、无功、频率等多组参数；
17. 全系统的运行效率高，具有高效性；
18. 具有柴油发电协调控制器，实现对外通讯管理控制器，协议转换，能接收能量管理监控软件调度；
19. 可对系统历史故障进行查询。

三 、技术参数表
3.1模拟控制柜型号参数

型号	JH-DGS -15	JH -DGS -20	JH -DGS -30
额定功率（kW）	15	20	30
输入功率（kW）	18	25	37
输入电流（A）	26	40	56
输出电压（V）	380VAC	380VAC	380VAC
输出电流（A）	24	32	46
频率	49Hz～51.5Hz	49Hz～51.5Hz	49Hz～51.5Hz
二次供电	220VAC
效率	≥80%（额定功率下）
防护等级	IP31
冷却方式	强迫风冷
允许环境温度	-10℃～+50℃
允许相对湿度	0～95%（无凝露）
允许最高海拔	2000m
标准通讯方式	RS485
可选通讯方式	以太网
重量约（kg）	170	200	230
外形尺寸 (宽*深*高)	800*800*2000mm（不带底托，底托高度100mm）


3.2电机对托平台参数

型号	JH -DGS -15	JH -DGS -20	JH -DGS -30
发电机参数
发电机额定功率（kW）	15	20	30
额定电压（VAC）	380	380	380
发电机额定电流（A）	24	32	46
发电机额定频率（Hz）	50Hz	50Hz	50Hz
发电机额定转速（rpm）	1500	1500	1500
电动机参数
电动机输入功率（kW）	18	25	37
额定电压（VAC）	380	380	380
电动机额定电流（A）	36	40	56
电动机额定频率（Hz）	51Hz	51Hz	51Hz
电动机额定转速（rpm）	1500	1500	1500
变频器参数
额定功率（kW）	18	30	37
额定电压（VAC）	380	380	380
额定电流（A）	37	59	72
频率范围（Hz）	0-500	0-500	0-500
平台参数
平台尺寸（长*宽* 高）mm	2300*360*650	2400*450*720	2500*500*770
重量（kg）	210	220	240
平台外罩	选配
启动方式	变频启动
绝缘等级	F
防护等级	IP23
冷却方式	强迫风冷
允许环境温度	-10℃～+50℃
允许相对湿度	0～95%（无凝露）
允许最高海拔	2000m
