微电网/综合能源仿真试验平台

微电网（分布式发电、储能电站）中央控制

  • 概述

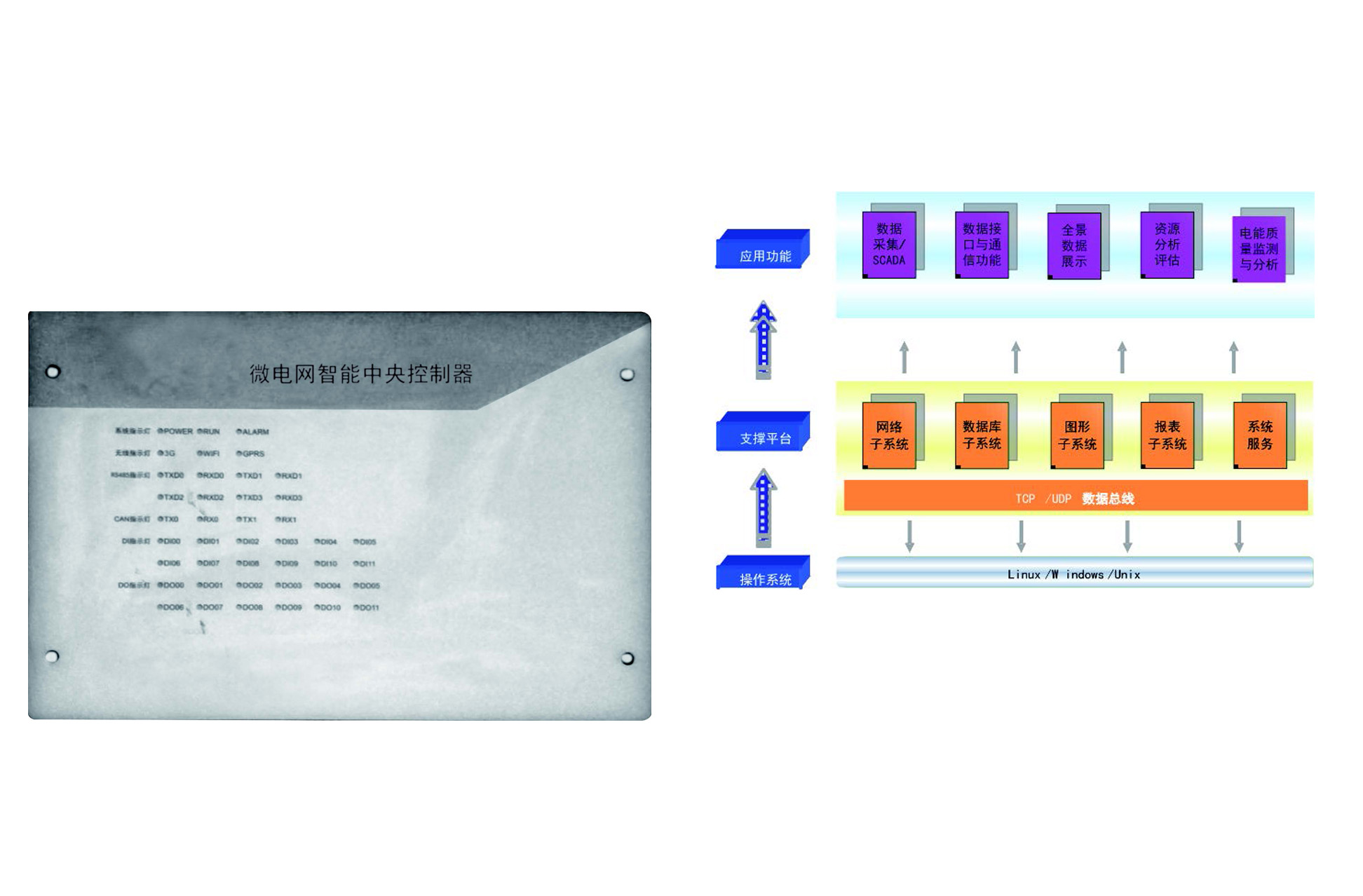

    中央控制器是针对分布式发电、微电网系统、储能电站等设计的智能中央控制器，其具备完善的微电网多目标优化控制、协议转换、数据采集、测量、保护、控制与监视功能，广泛应用于分布式发电和微电网等项目中，有力地保障了电网系统安全、经济、稳定运行。
    产品特点
    ☛ 实时监控微电网运行状态；网内监控层与间隔层故障预测；处理突发主网故障；
    ☛ 电网恢复，自动组网功能；孤岛模式保护；
    ☛ 按照要求设定电能费率；
    ☛ 微电网内部设备运行状态判断；
    ☛ 新能源发电预测；
    ☛ 优异的运行控制策略；支持用户二次开发，用户可独立开系统级控制策略；
    ☛ 智美远程操作配置与调试界面。
技术参数

装置平台 采用高性能嵌入式硬件平台，嵌入式LINUX操作系统，安全稳定；
平台功能强大，为网络通信、数据实时采集、数据库管理、文件存储管理等功能应用提供足够的支撑和可扩充裕度。		 关键器件均采用工业级主流芯片；
交流模拟量

 		 电压采集范围：0-480VAC，精度0.5S级；
功率采集包括：有功功率、无功功率、视在功率，采集精度满足0.5S；
频率测量精度误差：≤±0.02Hz；
电能采集路数：≥6路。		 电流采集范围：AC 0-5A，精度0.5S级；
功率因数采集精度：0.5级；
电能采集包括：有功电能、无功电能、视在电能,其精度满足0.5S级；
开入量 具备12个开入量接入，可扩展 遥信防抖时间可整定
开出量 输出方式：继电器常开触点；
DO数目：≥12路。		 接点容量：AC250V、5A；DC30V、5A；


数据存储 存储统计数据、整点数据、电能量历史数据，分钟级别、日级别 装置失电，数据永久保存
通信接口 4个RS485；
2个CAN2.0通讯接口；		 2个10/100 BASE-T以太网络接口；
支持无线通信：3G、GPRS、WIFI，根据现场情况选择。
装置功耗 正常运行装置整体功耗小于8VA。

可靠性指标 平均无故障时间（MTBF）大于50000小时。



产品运行环境 运行环境温度范围：-25℃~+60℃
相对湿度：5%~95%（25℃）		 极限环境温度范围：-40℃~+85℃
大气压力：66kPa～108kPa
