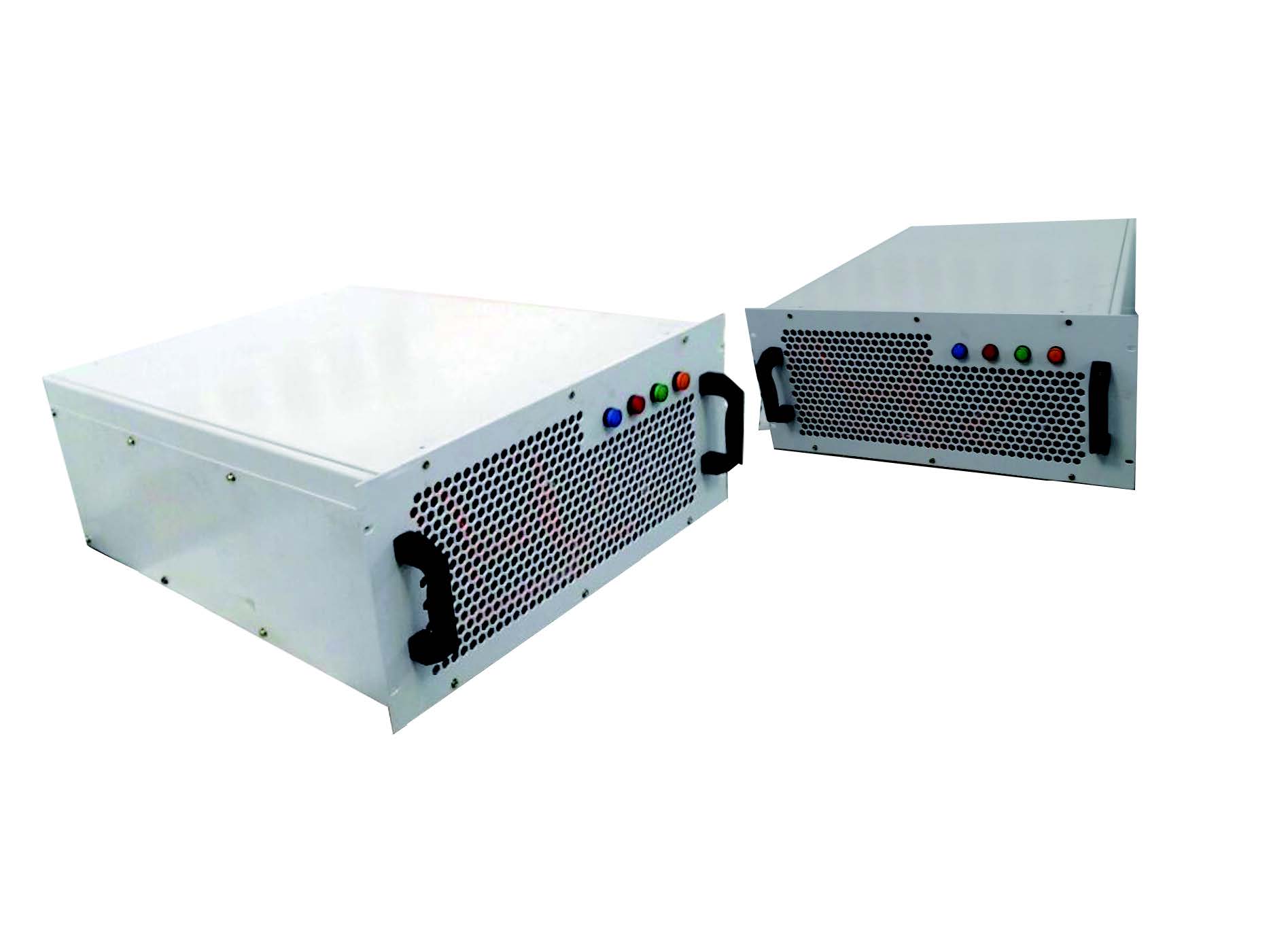

负载用直流功率变换器
概述
负载用直流功率变换器主要应用于直流配电系统中直流负载接入。
产品特点
☛ 模块多个并联使用,且可实现自动均流;
☛ 电源模块的控制电路(内部弱电电路)供电采用外部AC220V供电;
☛ 具备数据存储、历史查询功能;
应用场景
✧ 直流微电网:用于直流微电网中直流负载接入;
✧ 直流分布式发电系统:用于分布式能源直流发电系统中,多种直流电压等级负载接入;
✧ 直流配电系统与柔性直流配电网:可以连接直流发电系统与直流负载等;
✧ 直流系统实验室研发仿真平台建设项目,支持产品定制;
技术参数
母线侧 |
额定直流电压:750V(可根据母线电压调节) |
工作电压范围: 650~850V(可根据母线电压调节) |
负载侧 |
额定功率:30kW/50kW 最大总谐波失真:<3%(额定功率时) 负载侧断路设备:熔断器 直流过流保护:具备 |
最大电流:75A/200A 额定功率下的功率因数:>0.99 直流过压保护:具备 模块温度保护:具备 |
效率 |
最大效率:95.00%/97.50% |
|
常规数据 |
尺寸(宽×高×深):485x235x610mm/445x635x610mm |
重量:80kg/120kg |
运行温度范围:-10~50℃ |
停机自耗电:<100W |
|
冷却方式:温控强制风冷 |
防护等级:IP21 |
|
相对湿度:0~95% 无冷凝 |
最高海拔:3000m(>2000m需降额) |
|
显示屏:触摸屏(可选) |
通信协议:Modbus |
