微电网/综合能源仿真试验平台

强-弱电网环境模拟器

        随着新型电力系统快速发展,构网型变流器正逐步替代跟网型变流器,以提供更佳的频率与电压支撑能力。
        构网型变流器需要在不同的短路比（SCR）环境下进行测试，可以评估和测试出多个关键参数，这些参数对于确保新能源并
网系统的稳定性和性能至关重要。以下是构网型变流器在不同短路比环境下可以测试出的一些主要参数：
⚫ 电压支撑能力
⚫ 最大传输功率
⚫ 稳定性
⚫ 电流控制能力：
⚫ 频率响应
⚫ 阻抗特性
⚫ 容量配比
        通过这些测试，可以确保构网型变流器在不同的电网条件下能够提供适当的电压支撑、电流控制和稳定性，从而保证新能源
并网系统的安全和高效运行。

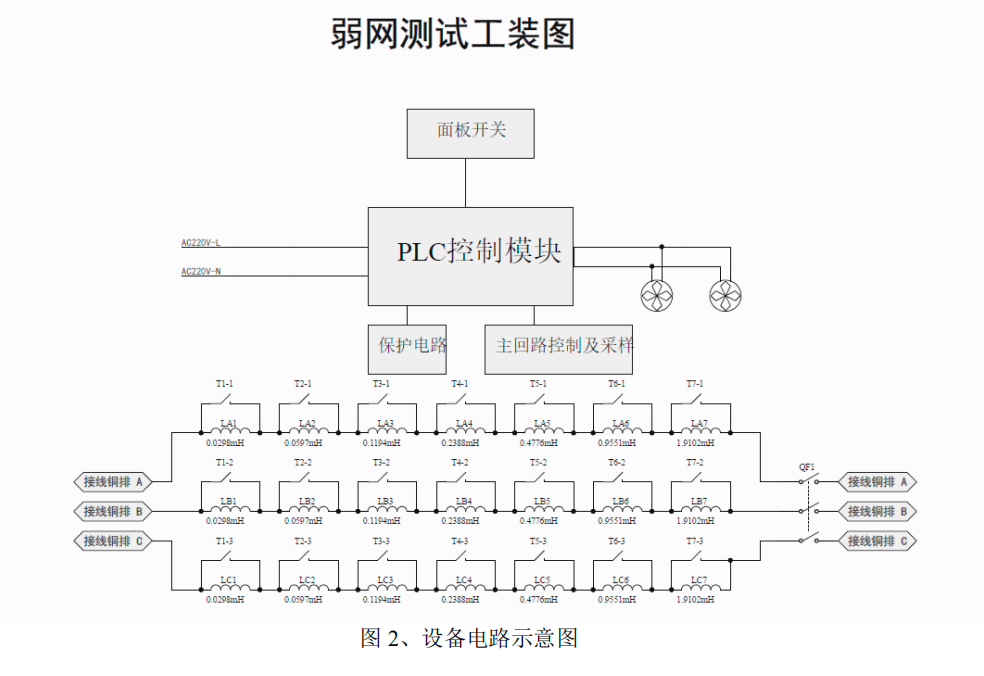

        强-弱电网环境模拟器主要是模拟出不同的系统短路比，这种不同的短路比可以是模拟不同的电网工况（不同强弱的电网），
也可以模拟不同系统阻抗的电网。
