回收式电网模拟器JH-ACP
随着光伏产业的不断发展，整个电网对于光伏并网逆变器的品质和能力的要求也越来越高。在现有的逆变器测试标准中常规的电气特性要求如过欠压、过欠频、防孤岛等项目的出发点在于验证逆变器对于电网的耐受度以及不允许引入不安全的隐患，低电压穿越、高电压穿越、无功注入等项目则进一步要求逆变器能够针对电网的异常状况给予相应的补偿和支持，以帮助改善电网的品质。国家出台新的光伏并网逆变器技术规范，其中除了原有的对于谐波适应性要求，还加入了对于间谐波的定义和适应性要求。

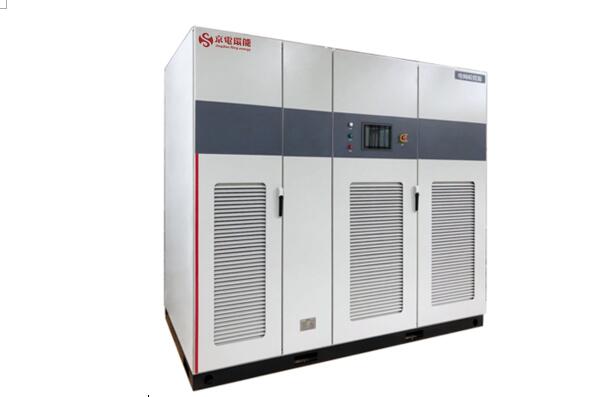

JH-ACP系列电网模拟器是京电环能（北京）科技有限公司推出的一款针对光伏并网逆流变器、储能逆变器、双向充电机、风电变流机、光伏电站测试的电网扰动装置。可以用于过欠、欠压、过频、欠频及低电压穿越（零穿越）、防孤岛等测试使用。
其采用先进的SPWM技术及直接数字频率合成(DDS)波形技术，输出频率稳定度高，连续性好，不仅能提供连续、纯净、稳定之正弦电压，并可通过内部控制和通讯模块，实现用户PC机对电源系统的本地控制和远程控制，同时内部电子电路可快速侦测过电流、过载、过压和输出短路，并自动保护切断输出，发出告警。电源逆变单元应用一体化压合叠层母线技术和模组化配置，提高了品质可靠度和稳定性。设备采用触摸屏显示和控制，操作更简单。
二、 电网模拟器产品特点
1、能实现100%能量在负载和电网间双向流动，能够四象限运行。
2、交流源输出电压和频率可编程输出，能模拟电网中电压和频率的扰动特性；
3、可模拟市电的电压暂降、短时中断、闪变、频率漂移等，可进行各种电压暂降、短时中断和电压变化的抗扰度试验，符合IEC 61000-4-11/-14/-28、 GB/T 12325-2008、GB/T 15543-2008、GB/T 15945-2008、GB/T 12326-2008标准，
4、交流源输出具有三相独立控制，输出三相能独立可调；能够模拟各种电网三相平衡或不平衡的正常、异常特性；输出电压、相位可分相任意设置。
5、输出电压可叠加2-25次谐波电压，模拟电能质量适应性测试；符合 IEC 61000-4-13、GB/T 14549-1993、GB/T 24337-2009测试标准。
6、可用来做并网产品零/低电压穿越测试；零/低电压穿越最低电压小于5V，典型动态时间5m
三、 电网模拟器 技术指标
| 基本参数 | |||||
| 额定容量 | 65KVA | 130KVA | 1000KVA | 1600KVA | 2250KVA |
| 回馈能力 | 具备100%能量回馈功能 | ||||
| 负载功率因数 | -1.0 ~ +1.0 | ||||
| 隔离功能 | 内置隔离变压器 | ||||
| 输出联接方法 | 三相四线 | ||||
| 输出电压 | |||||
| 输出相电压范围 | 5-300V | ||||
| 设定分辨率 | 0.01V | ||||
| 设定准确度① | ±0.1%F.S. | ||||
| 负载调整率 | ±（0.1%+0.05%F.S.）（线性负载） | ||||
| 输出电压失真度 | ＜0.5%（线性负载，满载） | ||||
| 直流偏移 | 输出内置隔离变压器，不含直流偏移 | ||||
| 电压变化速度 | 5ms内从10%-90%变化 | ||||
| 输出电流 | |||||
| 输出相电流 | 94A | 188A | 1400A | 2220A | 3150A |
| 过载能力 | 1.05倍以下长期工作，1.05－1.25倍持续10秒，1.25倍以上立即保护（有效值持续3个周期超过1.25倍或峰值达到额定有效值的2.5倍1ms以上） | ||||
| 输出频率 | |||||
| 输出频率范围 | 45-65Hz | ||||
| 设定分辨率 | 0.01Hz | ||||
| 频率稳定率 | ±0.005Hz | ||||
| 设定准确度 | ±0.01Hz | ||||
| 最大调节速率 | 20Hz/工频周期 | ||||
| 输出相位 | |||||
| 三相不平衡 | 不超过GB/T 15543-2008要求的1/2（负序电压不超过1%，短时不超过2%） | ||||
| 相位调节范围 | ±180° | ||||
| 相位调节步长 | 0.1° | ||||
| 谐波与间谐波注入 | |||||
| 谐波注入 | 2-25次，可同时注入15种谐波；总谐波含量不超过额定电压的10% | ||||
| 间谐波注入 | 16Hz-1250Hz，含量不超过额定电压的2% | ||||
| 设置分辨率 | 电压分辨率0.01V，频率分辨率1Hz | ||||
| 测量 | |||||
| 电压显示准确度 | ±0.1%F.S. | ||||
| 电压显示分辨率 | 分辨率0.01V | ||||
| 电流显示准确度 | ±0.2%F.S. | ||||
| 电流显示分辨率 | 0.01A | 0.1A | |||
| 频率显示准确度 | 准确度±0.02Hz | ||||
| 频率显示分辨率 | 分辨率0.01Hz | ||||
| 输入参数 | |||||
| 输入电压范围 | 220V/380V×（1±10%） | ||||
| 输入频率范围 | 50Hz×（1±5%） | ||||
| 输入功率因数 |
＞0.95（输入额定电压、输入50%-100%最大电流） ＞0.9（输入额定电压、输入10%-50%最大电流） |
||||
| 输入谐波电流③ | ＜5% | ||||
| 其他参数 | |||||
| 效率 | ＞85% | ＞90% | |||
| 保护功能 |
输入过压/欠压/过频/欠频/缺相保护， 输出过压/过载/短路保护，内部过温保护等 |
||||
| 可编程输出 |
1.最小编程时间5ms，编程步长1ms；最长编程时间99小时。 2.电压、频率、相位可编程设置，阶跃、渐变方式可选；可记录200步编程数据，编程数据可循环运行。 3.可进行电压波动抗扰度、频率波动抗扰度、电压谐波与间谐波等测试。 |
||||
| 编程输出同步信号 | 在电源编程控制输出时，输出一路与装置内其他部分电气隔离的低压触发信号，该信号与电源变换输出时刻同步 | ||||
| 上位机控制接口/通讯协议 |
以太网RJ45，TCP/IP RS485，标准MODBUS RTU（可选） |
||||
| 绝缘耐压 | 10MΩ/DC500V；2000VAC/1min | ||||
| 工作温度 | 0-40℃ | ||||
| 相对湿度 | 0至90％RAH，无凝结 | ||||
| 海拔 | 0-1000m | ||||
|
尺寸（mm） W×D×H |
1200×1000×2100 | 2000×1000×2100 | 9000×1200×2200 | 18000×1200×2200 | 18000×1200×2200 |
