可编程电源与负载
JGS系列中压电网模拟源
一、概述
3、频率偏差适应性测试
5、闪变适应性测试
2022年京电环能推出的JGS系列中压电网模拟源产品，具备更强的高动态、高精度、高适应性，10kV满功率输出等特点，并根据电站功率推出了系列化产品。
主要针对并入35kV/10kV电网的新能源电站进行电网适应性测试及故障穿越测试。测试内容包括电压适应性测试、频率适应性测试、三相电压不平衡适应性测试、
闪变适应性测试、谐波/间谐波适应性测试、高/低电压故障穿越测试等。设备采用集装箱结构,满足国内公路运输要求,可布置于各类电站进行外场测试。通过独特的
散热风道设计可避免雨水及沙石进入设备内部，使得设备在风沙、雨雪等恶劣环境仍可正常运行。JGS系列中压电网模拟源依然具备并联功能，最大容量可达15MW。
二、测试标准
JGS系列中压电网模拟源满足以下标准的测试:
2、高电压穿越测试
闪变适应性测试、谐波/间谐波适应性测试、高/低电压故障穿越测试等。设备采用集装箱结构,满足国内公路运输要求,可布置于各类电站进行外场测试。通过独特的
散热风道设计可避免雨水及沙石进入设备内部，使得设备在风沙、雨雪等恶劣环境仍可正常运行。JGS系列中压电网模拟源依然具备并联功能，最大容量可达15MW。
二、测试标准
JGS系列中压电网模拟源满足以下标准的测试:
《GB/T19963.1-2021风电场接入电力系统技术规定第1部分:陆上风电》
《GB/T36995-2018 风力发电机组 故障电压穿越能力测试规程》
《GB/T36994-2018 风力发电机组 电网适应性测试规程》
《NB/T31111-2017风电机组高电压穿越测试规程》
《GB/T19964-2012光伏发电站接入电力系统技术规定》
《GB/T31365-2015 光伏发电站接入电网检测规程》
《GBT36547-2018电化学储能系统接入电网技术规定》
《GBT36548-2018电化学储能系统接入电网测试规范》
三、功能介绍
三、功能介绍
1、低电压穿越测试
电源输出三相电压独立可调，可编程设置输出电压的起始值和目标值、变化时间和保持时间，模拟35kV/10kV电网的单相接地短路故障、两相短路故障以及三相短路故障。
2、高电压穿越测试
电源最高输出电压可达45kV，可编程设置输出电压的起始值和目标值、变化时间和保持时间，满足35kV系统1.3倍高电压穿越测试需求。
3、频率偏差适应性测试
电源输出频率45HZ~65Hz连续可调，可编程设置输出频率的起始值和目标值、变化时间和保持时间，满足发电设备及电站的频率偏差适应性测试需求。
4、三相电压不平衡适应性测试
电源可设置不平衡电压、相位等信息，并自动显示不平衡因子，使电源处于不平衡状态输出;也可直接设置不平衡因子，自动计算不平衡因子下的电压、相位等信息并
进行输出，轻松模拟电网不平衡特性，满足发电设备及电站的三相电压不平衡度适应性测试要求。
4、三相电压不平衡适应性测试
电源可设置不平衡电压、相位等信息，并自动显示不平衡因子，使电源处于不平衡状态输出;也可直接设置不平衡因子，自动计算不平衡因子下的电压、相位等信息并
进行输出，轻松模拟电网不平衡特性，满足发电设备及电站的三相电压不平衡度适应性测试要求。
5、闪变适应性测试
电源可直接设置闪变等级，模拟电网闪变特性，满足发电设备及电站的闪变适应性测试需求。
6、谐波/间谐波电压适应性测试
6、谐波/间谐波电压适应性测试
电源可以在50Hz的基波频率下叠加2~50次谐波:或叠加45Hz~2500Hz间谐波,可用于GB/T145491993和GB/T24337-2009的测试，满足发电设备及电站的谐波/间谐波电压适应性测试需求。

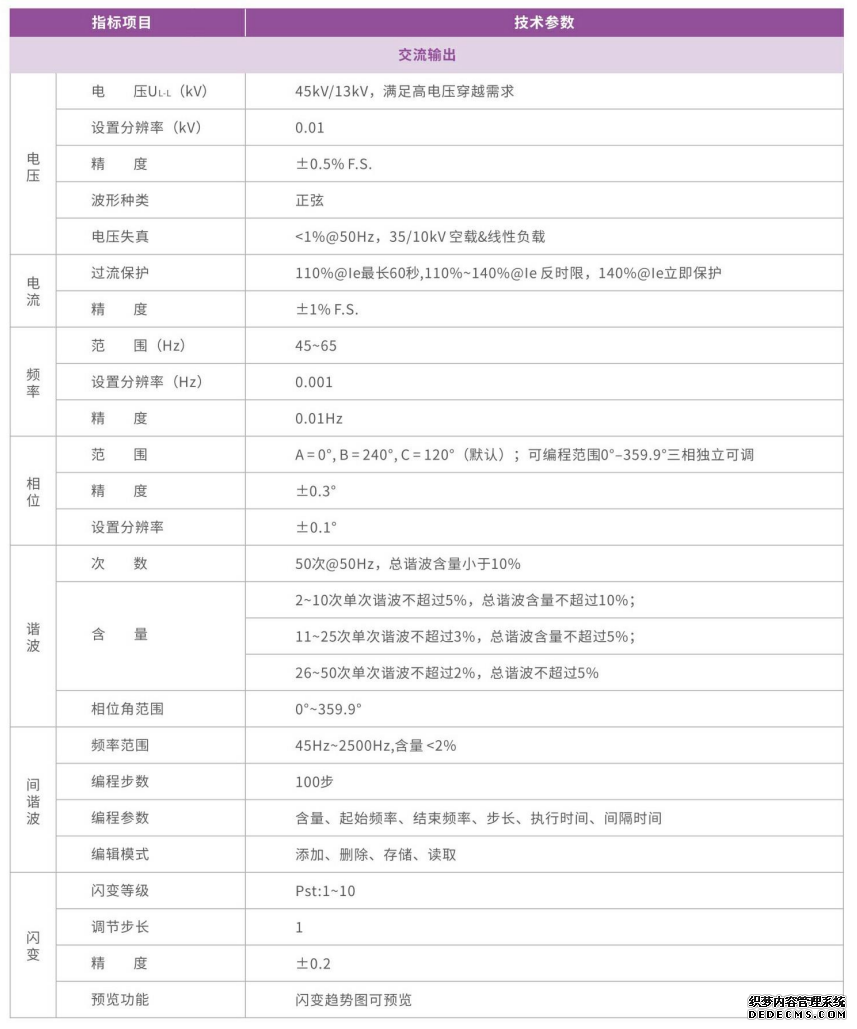

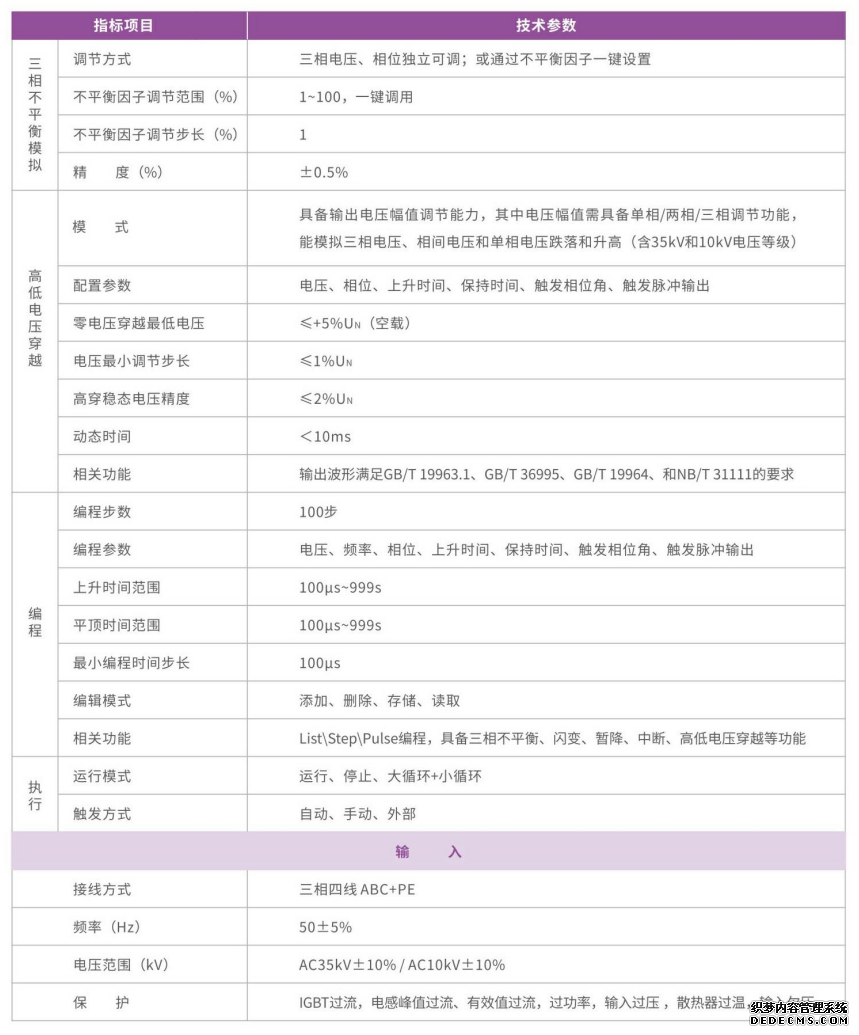

四、技术参数
四、技术参数
